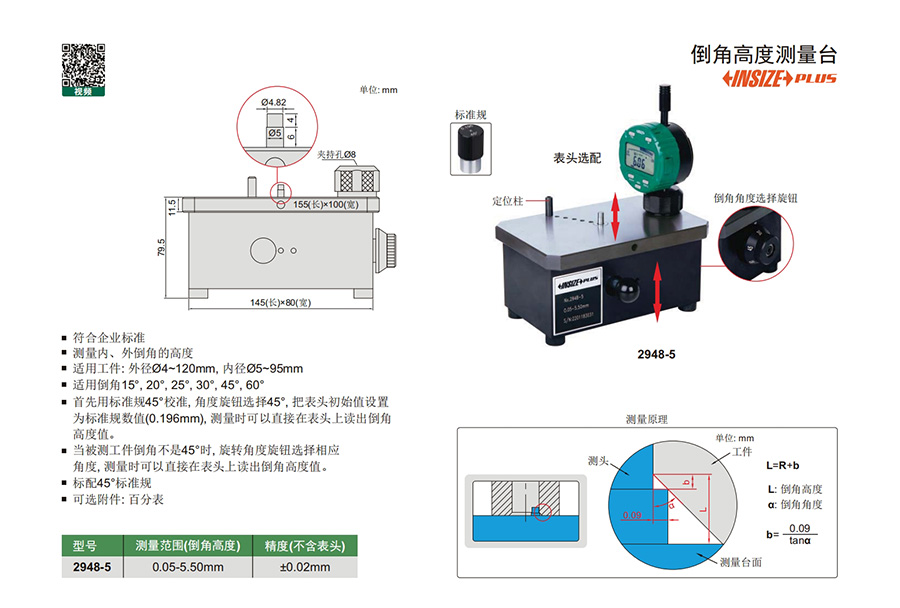

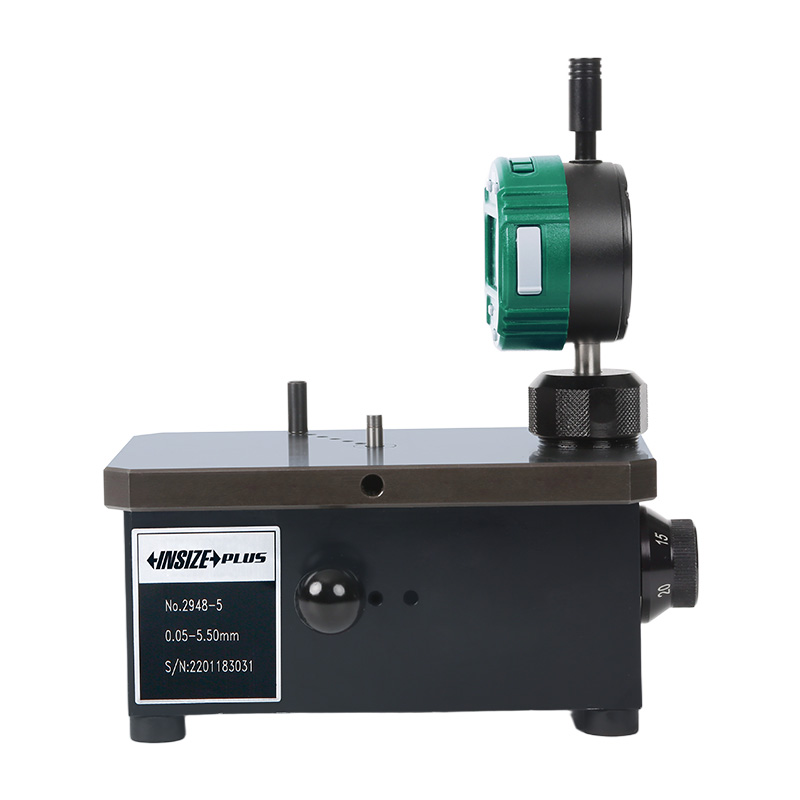

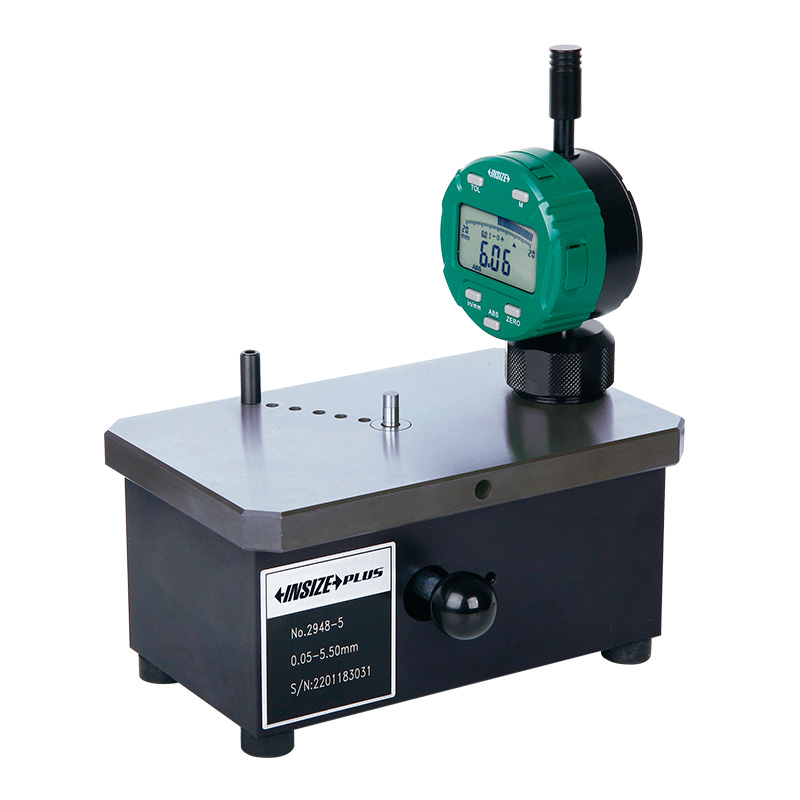

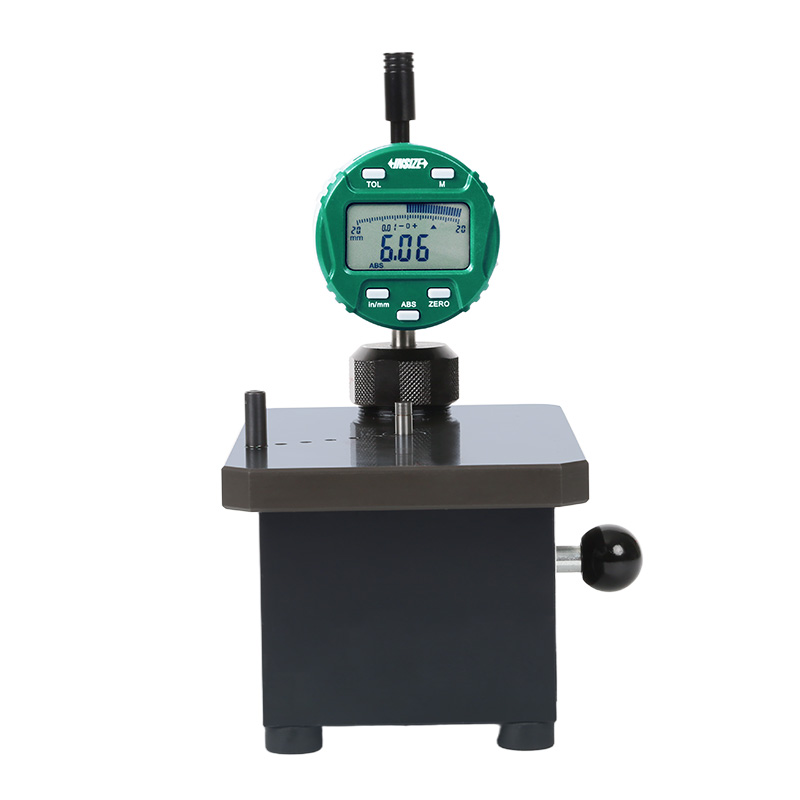

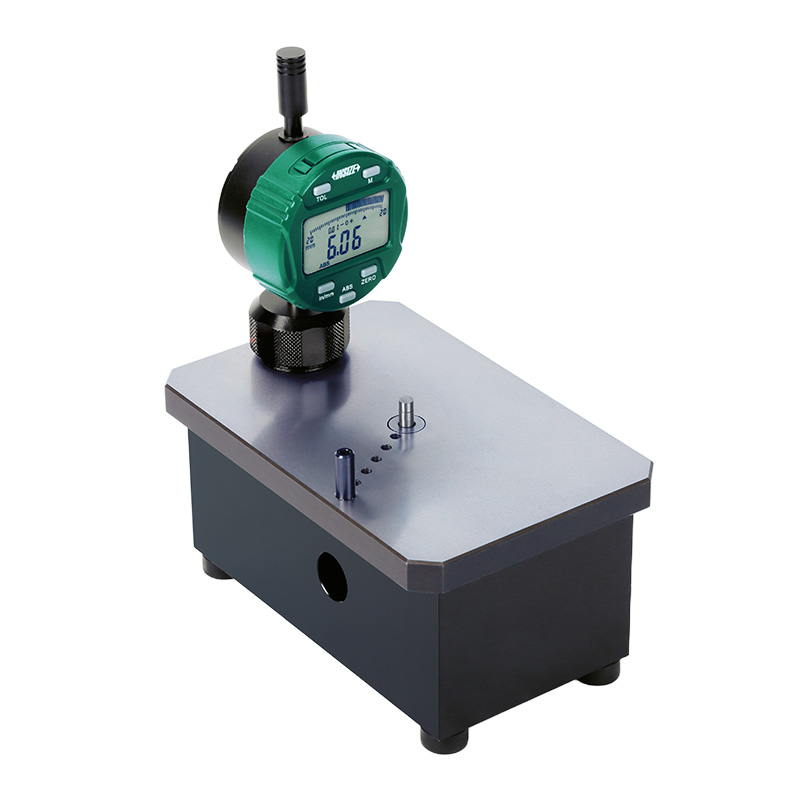

倒角高度测量台

符合企业标准

测量内、外倒角的高度

适用工件: 外径Ø4~120mm, 内径Ø5~95mm

适用倒角15°, 20°, 25°, 30°, 45°, 60°

首先用标准规45°校准, 角度旋钮选择45°, 把表头初始值设置为标准规数值(0.196mm), 测量时可以直接在表头上读出倒角高度值

当被测工件倒角不是45°时, 旋转角度旋钮选择相应角度, 测量时可以直接在表头上读出倒角高度值

标配45°标准规
