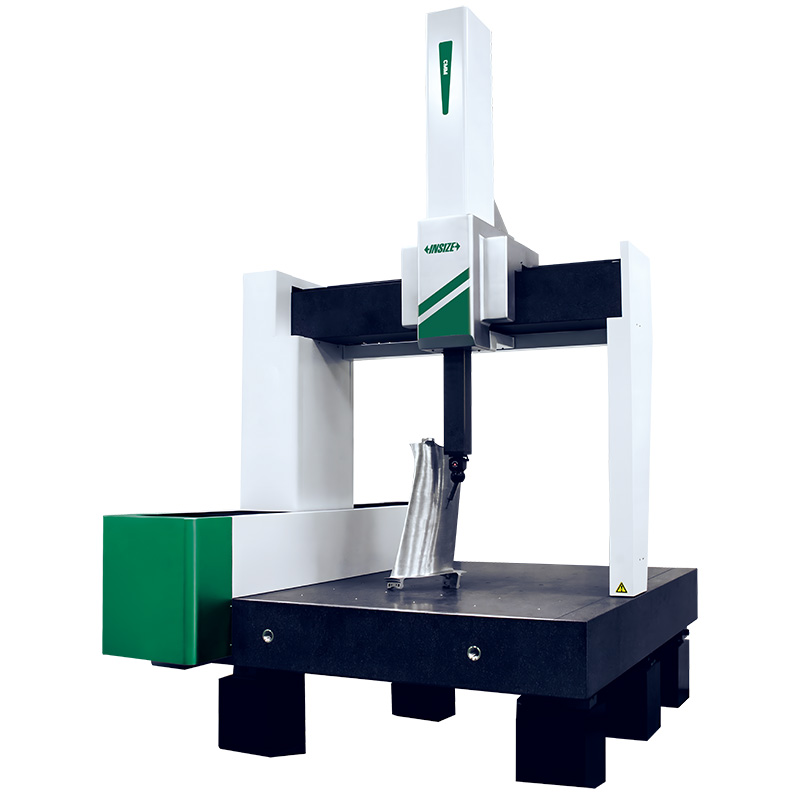

三坐标测量机(大尺寸)
型号: CMM-PM/PE系列
符合坐标测量机国家计量校准规范主机特点
经典桥式结构，整体式工作台
高精度空气轴承, 环抱式设计
特有非线性弹簧系统的应用, 减小导轨误差
精密光栅系统, 包含光栅和读数头
UCC控制系统, 包含控制箱和手操器
探测系统, 包含测座、测头和测针
软件基于DMIS标准设计开发, 具有优异的兼容性和通用性
几何元素测量形状和位置公差评定
与主流CAD系统双向数据传递, 完全的图形化显示
可选配专用模块,例如齿轮测量模块、蜗杆测量模块、管道测量模块、叶片测量模块和SPC数据分析模块等
| 型号 | 测量范围 | 精度 | 类型 | 探测系统 |
|---|---|---|---|---|
| CMM-PM686A-Y | 600×800×600mm | ±(2.1+L/300)μm | PM系列 | PH10T/TP20 |
| CMM-PM686B-Y | 600×800×600mm | ±(1.5+L/300)μm | PM系列 | PH10M/SP25M |
| CMM-PM8127A-Y | 800×1200×700mm | ±(2.3+L/300)μm | PM系列 | PH10T/TP20 |
| CMM-PM8127B-Y | 800×1200×700mm | ±(1.7+L/300)μm | PM系列 | PH10M/SP25M |
| CMM-PM8157A-Y | 800×1500×700mm | ±(2.3+L/300)μm | PM系列 | PH10T/TP20 |
| CMM-PM8157B-Y | 800×1500×700mm | ±(1.7+L/300)μm | PM系列 | PH10M/SP25M |
| CMM-PM10128A-Y | 1000×1200×800mm | ±(2.7+L/300)μm | PM系列 | PH10T/TP20 |
| CMM-PM10128B-Y | 1000×1200×800mm | ±(2.1+L/300)μm | PM系列 | PH10M/SP25M |
| CMM-PM10158A-Y | 1000×1500×800mm | ±(2.7+L/300)μm | PM系列 | PH10T/TP20 |
| CMM-PM10158B-Y | 1000×1500×800mm | ±(2.1+L/300)μm | PM系列 | PH10M/SP25M |
| CMM-PM10228A-Y | 1000×2200×800mm | ±(2.7+L/300)μm | PM系列 | PH10T/TP20 |
| CMM-PM10228B-Y | 1000×2200×800mm | ±(2.1+L/300)μm | PM系列 | PH10M/SP25M |
| CMM-PM10258A-Y | 1000×2500×800mm | ±(2.7+L/300)μm | PM系列 | PH10T/TP20 |
| CMM-PM10258B-Y | 1000×2500×800mm | ±(2.1+L/300)μm | PM系列 | PH10M/SP25M |
| CMM-PM10308A-Y | 1000×3000×800mm | ±(2.7+L/300)μm | PM系列 | PH10T/TP20 |
| CMM-PM10308B-Y | 1000×3000×800mm | ±(2.1+L/300)μm | PM系列 | PH10M/SP25M |
| CMM-PM121510A-Y | 1200×1500×1000mm | ±(3.1+L/300)μm | PM系列 | PH10T/TP20 |
| CMM-PM121510B-Y | 1200×1500×1000mm | ±(2.5+L/300)μm | PM系列 | PH10M/SP25M |
| CMM-PM122210A-Y | 1200×2200×1000mm | ±(3.1+L/300)μm | PM系列 | PH10T/TP20 |
| CMM-PM122210B-Y | 1200×2200×1000mm | ±(2.5+L/300)μm | PM系列 | PH10M/SP25M |
| CMM-PM122510A-Y | 1200×2500×1000mm | ±(3.1+L/300)μm | PM系列 | PH10T/TP20 |
| CMM-PM122510B-Y | 1200×2500×1000mm | ±(2.5+L/300)μm | PM系列 | PH10M/SP25M |
| CMM-PM123010A-Y | 1200×3000×1000mm | ±(3.1+L/300)μm | PM系列 | PH10T/TP20 |
| CMM-PM123010B-Y | 1200×3000×1000mm | ±(2.5+L/300)μm | PM系列 | PH10M/SP25M |
| CMM-PM152210A-Y | 1500×2200×1000mm | ±(3.5+L/300)μm | PM系列 | PH10T/TP20 |
| CMM-PM152210B-Y | 1500×2200×1000mm | ±(2.9+L/300)μm | PM系列 | PH10M/SP25M |
| CMM-PM152510A-Y | 1500×2500×1000mm | ±(3.5+L/300)μm | PM系列 | PH10T/TP20 |
| CMM-PM152510B-Y | 1500×2500×1000mm | ±(2.9+L/300)μm | PM系列 | PH10M/SP25M |
| CMM-PM153010A-Y | 1500×3000×1000mm | ±(3.5+L/300)μm | PM系列 | PH10T/TP20 |
| CMM-PM153010B-Y | 1500×3000×1000mm | ±(2.9+L/300)μm | PM系列 | PH10M/SP25M |
| CMM-PM182510A-Y | 1800×2500×1000mm | ±(3.9+L/300)μm | PM系列 | PH10T/TP20 |
| CMM-PM182510B-Y | 1800×2500×1000mm | ±(3.3+L/300)μm | PM系列 | PH10M/SP25M |
| CMM-PM183010A-Y | 1800×3000×1000mm | ±(3.9+L/300)μm | PM系列 | PH10T/TP20 |
| CMM-PM183010B-Y | 1800×3000×1000mm | ±(3.3+L/300)μm | PM系列 | PH10M/SP25M |
| CMM-PM183510A-Y | 1800×3500×1000mm | ±(3.9+L/300)μm | PM系列 | PH10T/TP20 |
| CMM-PM183510B-Y | 1800×3500×1000mm | ±(3.3+L/300)μm | PM系列 | PH10M/SP25M |
| CMM-PM184010A-Y | 1800×4000×1000mm | ±(3.9+L/300)μm | PM系列 | PH10T/TP20 |
| CMM-PM184010B-Y | 1800×4000×1000mm | ±(3.3+L/300)μm | PM系列 | PH10M/SP25M |
| CMM-PE686A-Y | 600×800×600mm | ±(1.8+L/350)μm | PE系列 | PH10T/TP20 |
| CMM-PE686B-Y | 600×800×600mm | ±(1.2+L/350)μm | PE系列 | PH10M/SP25M |
| CMM-PE8127A-Y | 800×1200×700mm | ±(2.0+L/350)μm | PE系列 | PH10T/TP20 |
| CMM-PE8127B-Y | 800×1200×700mm | ±(1.4+L/350)μm | PE系列 | PH10M/SP25M |
| CMM-PE8157A-Y | 800×1500×700mm | ±(2.0+L/350)μm | PE系列 | PH10T/TP20 |
| CMM-PE8157B-Y | 800×1500×700mm | ±(1.4+L/350)μm | PE系列 | PH10M/SP25M |
| CMM-PE10128A-Y | 1000×1200×800mm | ±(2.3+L/350)μm | PE系列 | PH10T/TP20 |
| CMM-PE10128B-Y | 1000×1200×800mm | ±(1.7+L/350)μm | PE系列 | PH10M/SP25M |
| CMM-PE10158A-Y | 1000×1500×800mm | ±(2.3+L/350)μm | PE系列 | PH10T/TP20 |
| CMM-PE10158B-Y | 1000×1500×800mm | ±(1.7+L/350)μm | PE系列 | PH10M/SP25M |
| CMM-PE10228A-Y | 1000×2200×800mm | ±(2.3+L/350)μm | PE系列 | PH10T/TP20 |
| CMM-PE10228B-Y | 1000×2200×800mm | ±(1.7+L/350)μm | PE系列 | PH10M/SP25M |
| CMM-PE10258A-Y | 1000×2500×800mm | ±(2.3+L/350)μm | PE系列 | PH10T/TP20 |
| CMM-PE10258B-Y | 1000×2500×800mm | ±(1.7+L/350)μm | PE系列 | PH10M/SP25M |
| CMM-PE10308A-Y | 1000×3000×800mm | ±(2.3+L/350)μm | PE系列 | PH10T/TP20 |
| CMM-PE10308B-Y | 1000×3000×800mm | ±(1.7+L/350)μm | PE系列 | PH10M/SP25M |
| CMM-PE121510A-Y | 1200×1500×1000mm | ±(2.7+L/350)μm | PE系列 | PH10T/TP20 |
| CMM-PE121510B-Y | 1200×1500×1000mm | ±(2.1+L/350)μm | PE系列 | PH10M/SP25M |
| CMM-PE122210A-Y | 1200×2200×1000mm | ±(2.7+L/350)μm | PE系列 | PH10T/TP20 |
| CMM-PE122210B-Y | 1200×2200×1000mm | ±(2.1+L/350)μm | PE系列 | PH10M/SP25M |
| CMM-PE122510A-Y | 1200×2500×1000mm | ±(2.7+L/350)μm | PE系列 | PH10T/TP20 |
| CMM-PE122510B-Y | 1200×2500×1000mm | ±(2.1+L/350)μm | PE系列 | PH10M/SP25M |
| CMM-PE123010A-Y | 1200×3000×1000mm | ±(2.7+L/350)μm | PE系列 | PH10T/TP20 |
| CMM-PE123010B-Y | 1200×3000×1000mm | ±(2.1+L/350)μm | PE系列 | PH10M/SP25M |
| CMM-PE152210A-Y | 1500×2200×1000mm | ±(3.1+L/350)μm | PE系列 | PH10T/TP20 |
| CMM-PE152210B-Y | 1500×2200×1000mm | ±(2.5+L/350)μm | PE系列 | PH10M/SP25M |
| CMM-PE152510A-Y | 1500×2500×1000mm | ±(3.1+L/350)μm | PE系列 | PH10T/TP20 |
| CMM-PE152510B-Y | 1500×2500×1000mm | ±(2.5+L/350)μm | PE系列 | PH10M/SP25M |
| CMM-PE153010A-Y | 1500×3000×1000mm | ±(3.1+L/350)μm | PE系列 | PH10T/TP20 |
| CMM-PE153010B-Y | 1500×3000×1000mm | ±(2.5+L/350)μm | PE系列 | PH10M/SP25M |
| CMM-PE182510A-Y | 1800×2500×1000mm | ±(3.5+L/350)μm | PE系列 | PH10T/TP20 |
| CMM-PE182510B-Y | 1800×2500×1000mm | ±(2.9+L/350)μm | PE系列 | PH10M/SP25M |
| CMM-PE183010A-Y | 1800×3000×1000mm | ±(3.5+L/350)μm | PE系列 | PH10T/TP20 |
| CMM-PE183010B-Y | 1800×3000×1000mm | ±(2.9+L/350)μm | PE系列 | PH10M/SP25M |
| CMM-PE183510A-Y | 1800×3500×1000mm | ±(3.5+L/350)μm | PE系列 | PH10T/TP20 |
| CMM-PE183510B-Y | 1800×3500×1000mm | ±(2.9+L/350)μm | PE系列 | PH10M/SP25M |
| CMM-PE184010A-Y | 1800×4000×1000mm | ±(3.5+L/350)μm | PE系列 | PH10T/TP20 |
| CMM-PE184010B-Y | 1800×4000×1000mm | ±(2.9+L/350)μm | PE系列 | PH10M/SP25M |

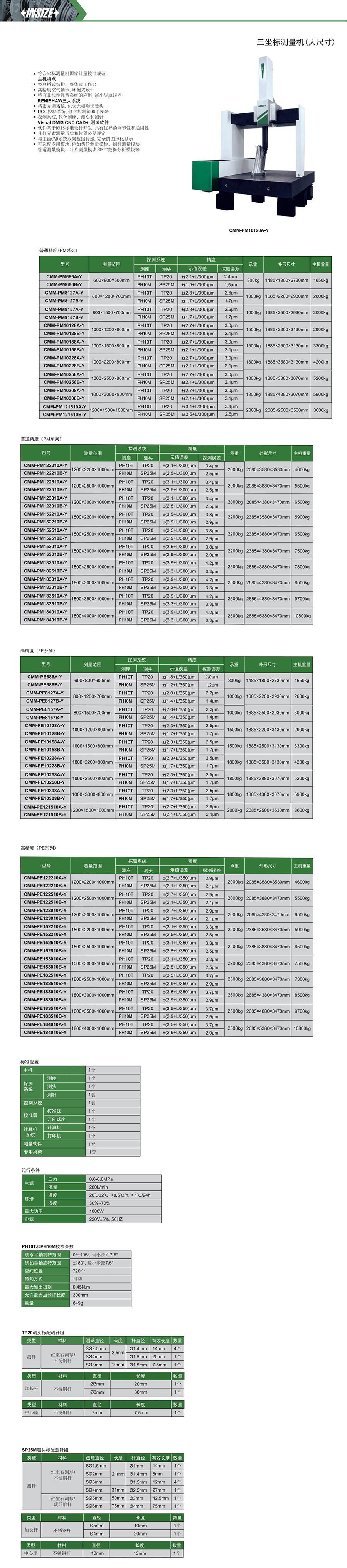

查看完整的
