测量显微镜 (带显示器)

产品描述

英示测量显微镜解决方案是面向工业精密检测场景的一体化视觉测量体系, 核心依托高清光学成像、内置测量软件与集成显示系统, 替代传统依赖电脑主机的分体式测量方案, 实现开箱即用、快速检测的一站式作业体验。

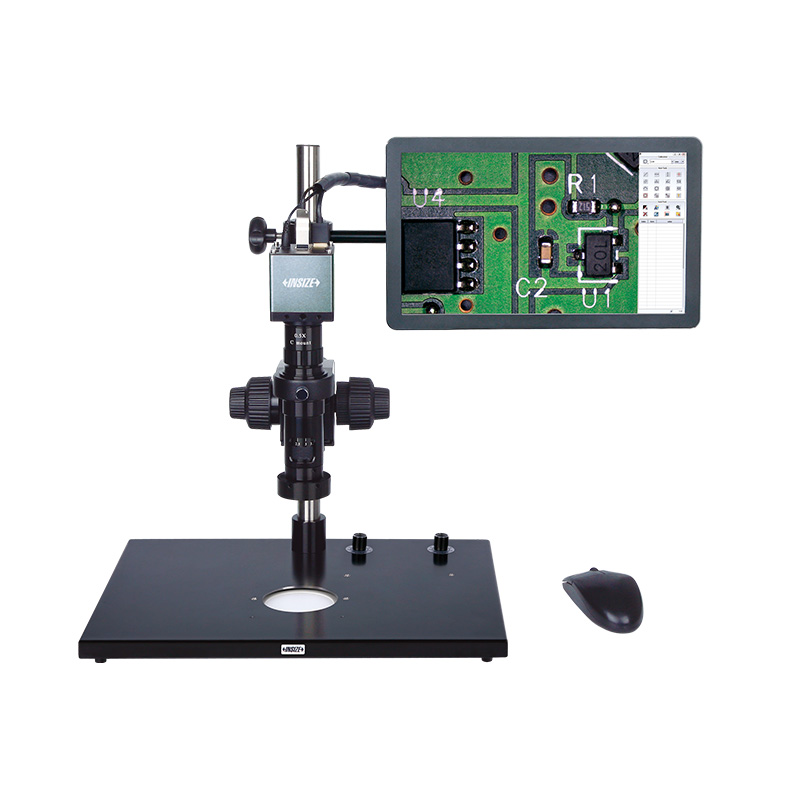

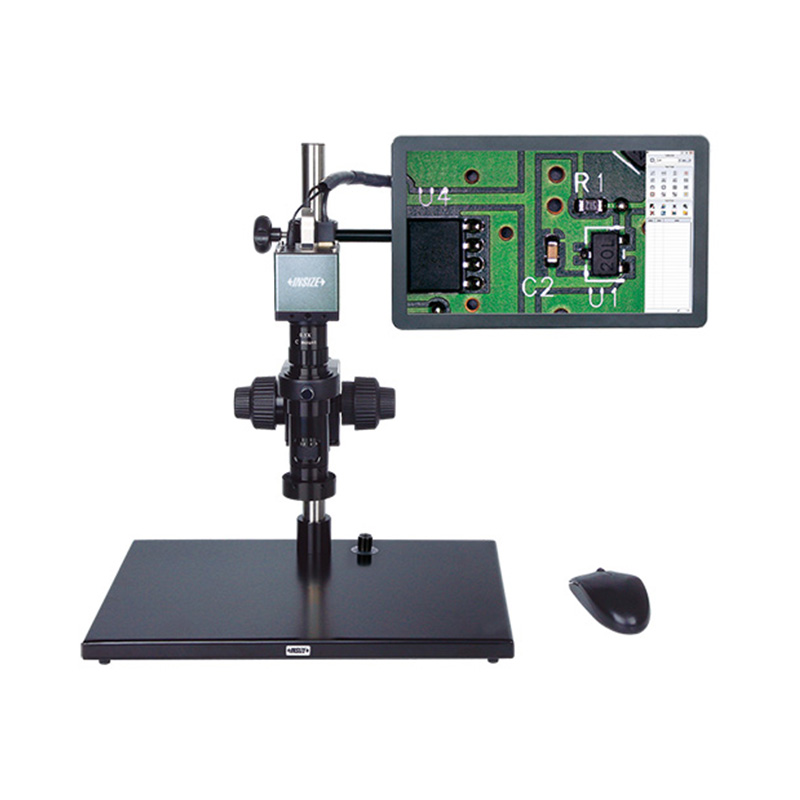

本解决方案核心载体为 ISM-DL300 与 ISM-DL301 两款带显示器的测量显微镜, 二者共享同一光学与软件平台, 主要差异在于底部透射光源配置: ISM-DL300 为环形光基础款, 适用于表面形貌观测; ISM-DL301 增加底光源系统, 支持轮廓透射测量, 测量精度更高, 覆盖更广泛的工件检测需求。两款机型均标配 13.3 英寸 LCD 显示屏、内置高清相机与测量软件, 搭配 0.75X-5X 连续变倍卡位镜头, 无需外接电脑即可通过鼠标完成测量、拍照、数据导出全流程操作。

产品性能及特点

1.光学系统参数

● 变倍镜头: 标配 0.75X-5X 连续变倍卡位镜头, 支持无级倍率调节, 卡位设计确保倍率切换后放大倍率定位不偏移。

● 放大倍率: 搭配标配 0.5X 相机接口与 1X 辅助物镜, 图形放大倍率覆盖 15-100X; 最大视场可达16x11~2.5x1.6mm, 兼顾大范围巡检与局部精密观测。

● 光源配置: ISM-DL300 配备 LED 环形光源, 支持亮度调节; ISM-DL301 额外增设底部透射光源, 支持独立亮度调控, 实现轮廓透射成像。

● 拓展光学配件: 可选配 1X 相机接口、2X 辅助物镜, 可按需调整放大倍率与工作距离。

2.影像与显示参数

● 显示终端: 集成 13.3 英寸 LCD 显示屏, 直出 1080P 高清影像, 无需外接显示设备。

● 成像性能: 支持自动曝光、自动白平衡, 可手动调节亮度、对比度、增益参数, 适配不同反光特性的被测工件。

● 接口配置: 配备电源接口、HDMI 接口、USB 接口, 支持影像信号外接输出与外设连接。

3.测量功能特点

●测量精度: 标准配置下测量精度最高可达 ±4μm, 满足常规精密工件的尺寸检测要求。

● 测量项目: 内置基础几何测量工具, 支持长度、角度、半径、直径等多类尺寸参数检测。

● 数据输出: 测量结果可直接导出为 Excel 格式, 检测影像可拍照存储, 支持离线数据归档。

4.机械与结构参数

● 调焦机构: 配备微调手轮, 分度值为 2μm, 支持微米级精准对焦。

● 工作台选项: 标配基础工作台, 可选配 X-Y 玻璃工作台(行程 100×86mm)或 X-Y 金属工作台, 支持工件平面精密移动测量。

5.集成化配置特点

● 整机采用一体化集成设计, 相机内置测量软件, 无需外接电脑主机, 通过鼠标即可完成全流程操作。

● 标准配置含校准片、16G U 盘、鼠标等配件, 开箱即可投入使用。

产品及技术优势

硬件优势

1.一体化集成架构, 综合部署成本低: 整机集成光学镜头、高清相机、显示屏、照明系统于一体, 无需额外采购电脑主机、图像采集卡、独立显示器等配件, 接通电源即可使用, 大幅降低设备采购总成本与工位占用空间, 适合生产线旁、质检室、实验室等多场景快速部署。

2.卡位式连续变倍系统, 成像一致性强: 卡位镜头设计规避了普通连续变倍镜头的放大倍率定位偏移问题, 倍率切换后无需重新对位校准, 提升连续检测效率; 光学镜片搭配专业镀膜工艺, 成像畸变率低, 全视场边缘清晰度均匀, 保障不同倍率下的测量结果一致性。

3.双机型梯度配置, 场景适配灵活: 提供环形光、双光源两款机型, 用户可根据检测需求精准选型, 避免功能冗余; 双光源机型支持独立调光, 可针对透明件、薄片件、金属件、塑胶件等不同工件匹配最佳照明方式, 稳定输出高对比度边缘影像。

4.高精度机械结构, 长期运行可靠性高: 微米级分度值的微调焦机构, 配合精密丝杆传动, 调焦手感顺滑且定位精准, 保障高倍率下的对焦精度; 可选玻璃/金属双规格工作台, 承载能力与移动精度匹配不同工件检测需求, 硬件寿命与精度保持性适配工业车间长期高频使用。

5.本土化供应链体系, 运维效率高: 核心配件标准化程度高, 国内仓储充足, 光源、镜头、工作台等易损件与拓展配件供货周期短, 无需长期等待进口备件, 大幅降低设备停机维护的时间与经济成本。

软件优势

1.嵌入式内置系统, 免安装免调试: 测量软件固化于相机内置运算芯片, 无需外接电脑安装驱动与测量程序, 开机即可进入测量界面, 省去复杂的软件部署、兼容性调试环节, 对操作人员的 IT 能力无额外要求。

2.全鼠标交互逻辑, 学习门槛低: 全部测量操作通过鼠标完成, 界面布局直观, 功能入口清晰, 普通质检人员经简单培训即可独立完成校准、测量、存档全流程操作, 无需专业测量知识背景, 降低企业人力培训成本。

3.自适应成像算法, 适配多材质工件: 内置自动曝光、自动白平衡算法, 可根据工件表面反光特性实时优化成像效果; 配合手动亮度、对比度、增益调节, 可快速获取清晰的工件边缘影像, 减少人工调参耗时, 提升单件检测效率。

4.完善的测量与数据管理体系: 覆盖主流几何尺寸测量需求, 配套校准、辅助标注等工具, 满足常规质检场景的全功能覆盖; 支持测量数据一键导出 Excel、影像直接存储 U 盘, 无需中间转换环节, 适配制造业质量追溯与检测报表生成需求。

5.离线独立运行, 适配复杂车间环境: 软件运行不依赖网络与电脑主机, 不受车间粉尘、油污对电脑主机的损耗影响, 系统稳定性更强; 离线运行模式也保障了检测数据的本地安全性, 适合无信息化部署的生产现场直接使用。

选择英示ISM-DL300/DL301 数码测量显微镜解决方案的核心理由

英示 ISM-DL300/DL301 测量显微镜是兼顾性能、易用性与成本的一体化精密检测方案, 非常适合希望快速搭建质检能力、控制综合投入的制造型企业与检测机构:

1、即开即用的一体化设计: 大幅降低部署与学习成本, 无需电脑、无需复杂调试, 能快速补充车间现场检测能力, 提升质检响应效率。

2、灵活的配置梯度与扩展能力: 覆盖不同预算与精度需求, 基础款 ISM-DL300 满足常规外观与表面尺寸检测, 带底光源的 ISM-DL301 保障高精度轮廓测量, 配合丰富的可选配件可随业务发展升级。

3、成熟的光学与软件体系: 带来稳定可靠的测量表现, 最高±4μm 的测量精度满足绝大多数精密加工、电子、模具行业的品控要求, 数据导出与存档功能适配现代质量管理体系。

4、本土化的服务支撑: 保障长期使用无忧, 配件供应、校准维护、技术咨询响应迅速, 整体拥有成本远低于进口高端设备, 是工业现场精密视觉测量的高实用性选择。

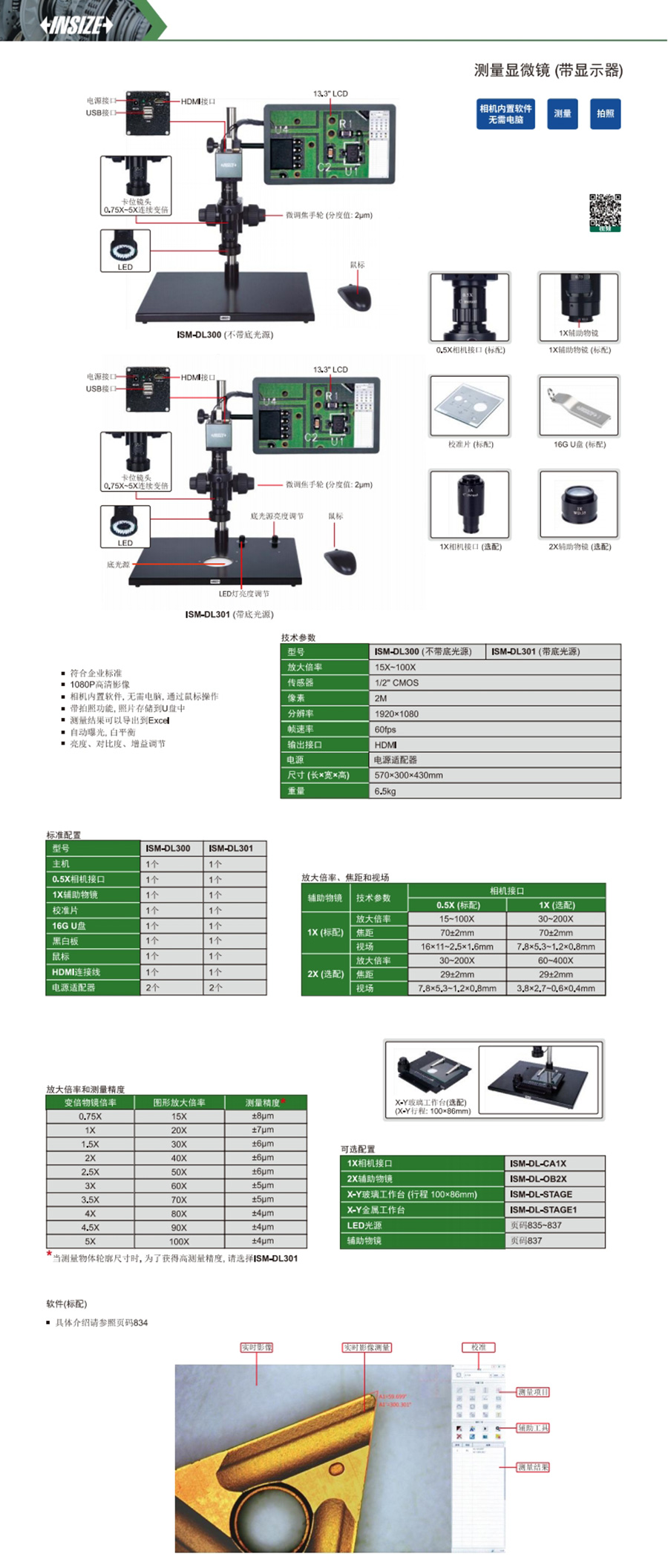

核心技术参数

标准配置

可选配置

产品使用环境要求

使用环境

1.工作温度: 建议在 0℃-40℃环境下使用, 避免极端温差导致光学镜片结露, 影响成像清晰度。

2.湿度条件: 相对湿度控制在 30%-80%, 无冷凝; 高湿环境易造成电路锈蚀与镜片霉变, 应配备除湿措施。

3.放置环境: 需放置于平稳、无剧烈震动的工作台面, 远离冲压设备、空压机等强振源, 避免震动导致测量偏差与影像模糊。

4.电源要求: 接入稳定市电, 避免与大功率设备共用回路, 电压波动过大可能影响光源亮度与相机成像稳定性。

5.清洁要求: 尽量置于粉尘较少的环境, 避免油污、金属粉尘附着镜头与工作台面; 光学镜片需使用专用擦镜工具清洁, 禁止用普通纸巾擦拭。

6.光照条件: 避免阳光直射设备镜头与显示屏, 环境光线过强易造成屏幕反光、影像对比度下降, 影响测量判读。

英示与竞品的对比

FAQ常见问题答疑

Q1: ISM-DL300/DL301显示画面颜色偏红, 偏蓝, 发黄是什么原因？

A: 推测是白平衡未校正, 先将白板/白纸铺满整个视场, 然后点击自动白平衡进行颜色偏差校正, 校正后显示画面颜色就恢复正常了。

Q2: 最大能一个视野测试多大的工件？

A: 最大一个视野可测量长度16mm的工件。

Q3: 如何保证能达到最大±4微米的测量精度？

A: ISM-DL300/DL301自带自动寻边功能, 可自动识别测量边缘, 大幅提高测量精度, 减少人为测量误差。

Q4: ISM-DL301和ISM-DL300有啥区别？

A: ISM-DL301配备了底光源, 相较于ISM-DL300测轮廓尺寸功能更加优秀, 如工件有测试轮廓尺寸需求时推荐选ISM-DL301款。

Q5: 工件测试位置尺寸较小, 手动移动工件误差较大, 需要精准定位测量位置推荐选什么配置？

A: 推荐选配X-Y金属工作台, 可通过旋钮精准控制工件X,Y方向移动。
