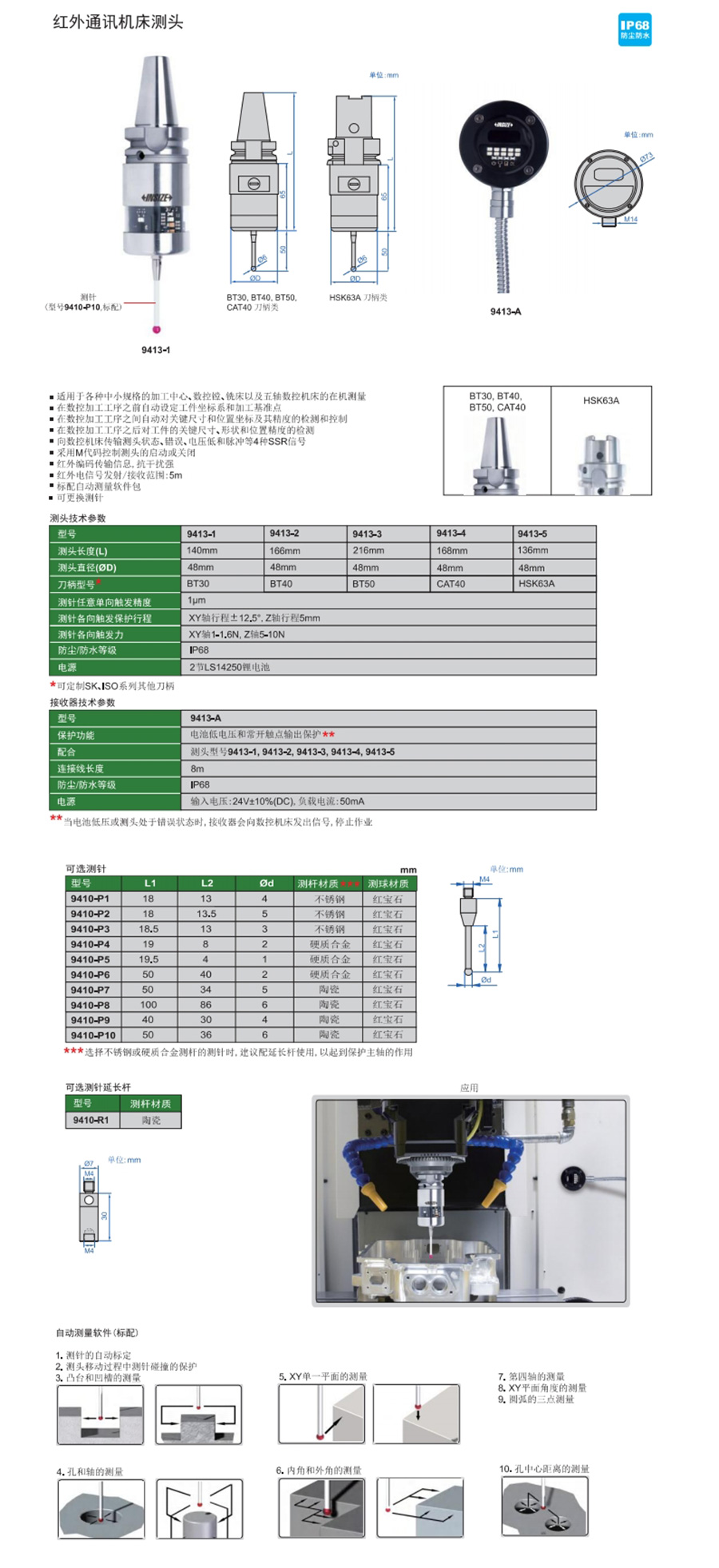

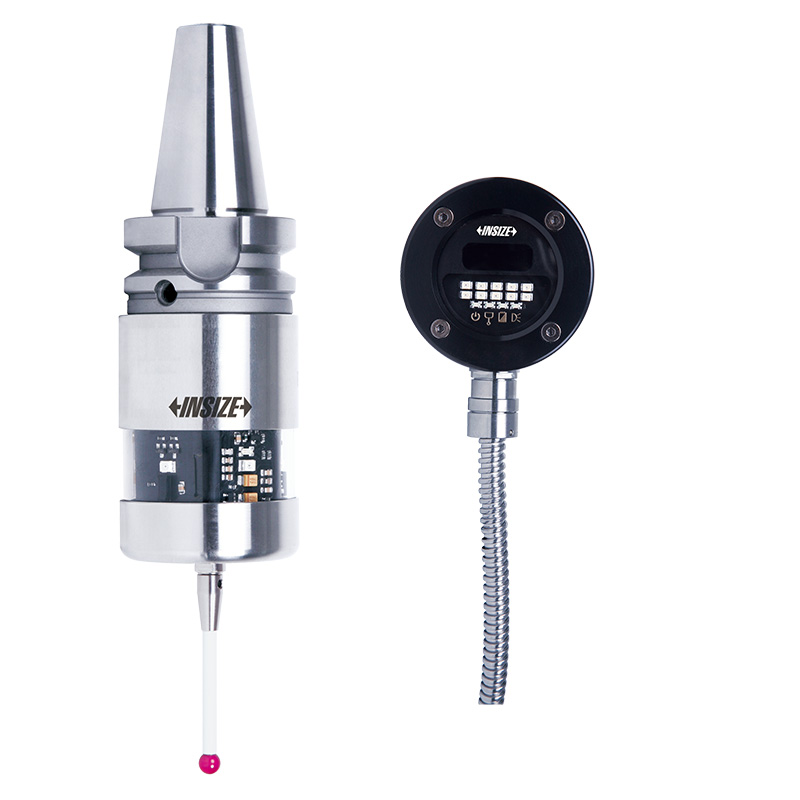

红外通讯机床测头
型号: 9413
适用于各种中小规格的加工中心、数控镗、铣床以及五轴数控机床的在机测量
在数控加工工序之前自动设定工件坐标系和加工基准点
在数控加工工序之间自动对关键尺寸和位置坐标及其精度的检测和控制
在数控加工工序之后对工件的关键尺寸、形状和位置精度的检测
向数控机床传输测头状态、错误、电压低和脉冲等4种SSR信号
采用M代码控制测头的启动或关闭
红外编码传输信息, 抗干扰强
红外电信号发射/接收范围: 5m
标配自动测量软件包
可更换测针
| 型号 | 测针各向触发保护行程 | 触发力 | 刀柄型号 | 触发精度 |
|---|---|---|---|---|
| 9413-1 | XY轴行程±12.5°, Z轴行程5mm | XY轴1-1.6N, Z轴5-10N | BT30 | 1µm |
| 9413-2 | XY轴行程±12.5°, Z轴行程5mm | XY轴1-1.6N, Z轴5-10N | BT40 | 1µm |
| 9413-3 | XY轴行程±12.5°, Z轴行程5mm | XY轴1-1.6N, Z轴5-10N | BT50 | 1µm |
| 9413-4 | XY轴行程±12.5°, Z轴行程5mm | XY轴1-1.6N, Z轴5-10N | CAT40 | 1µm |
| 9413-5 | XY轴行程±12.5°, Z轴行程5mm | XY轴1-1.6N, Z轴5-10N | HSK63A | 1µm |
