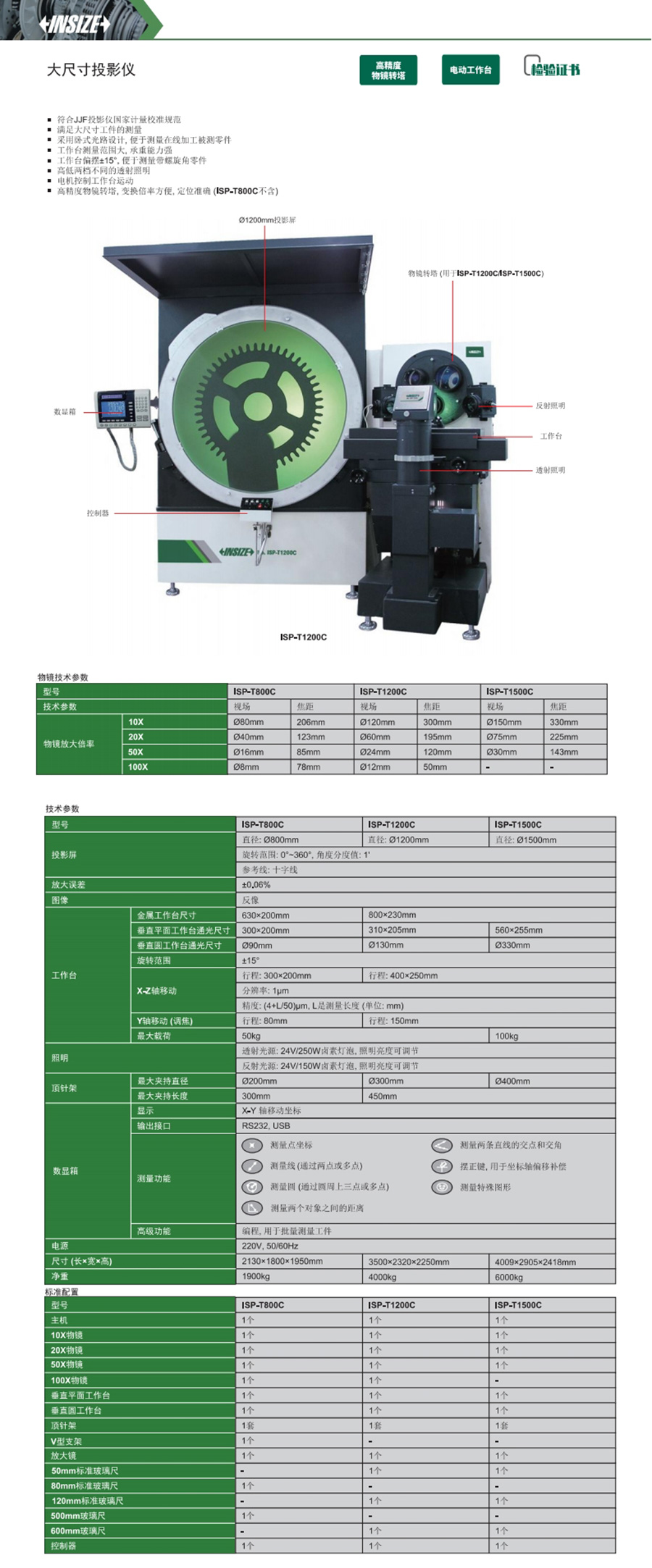

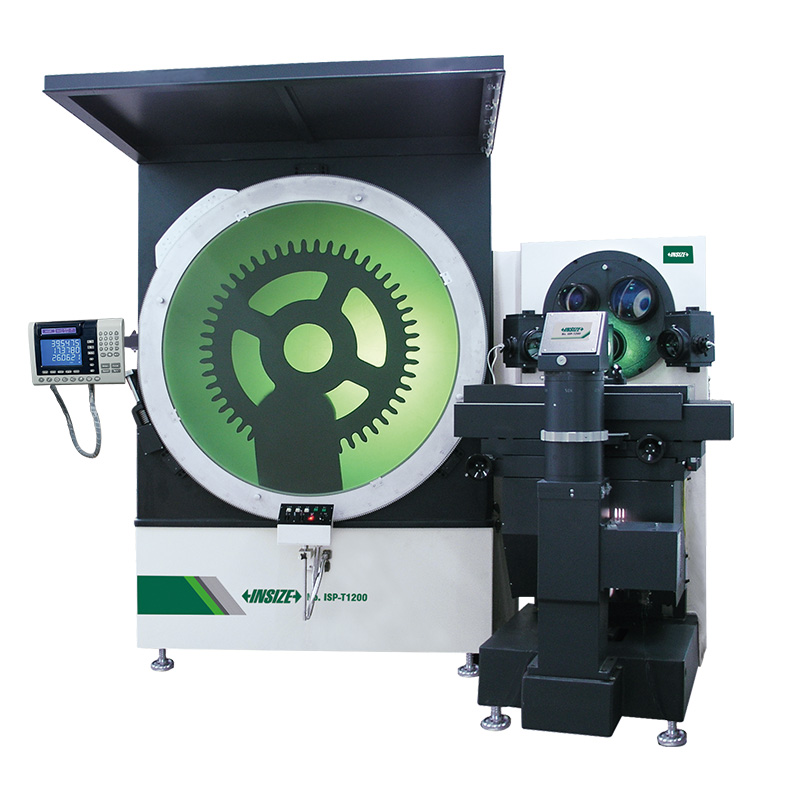

大尺寸投影仪
型号: ISP-T系列
符合JJF投影仪国家计量校准规范
满足大尺寸工件的测量
采用卧式光路设计, 便于测量在线加工被测零件
工作台测量范围大, 承重能力强
工作台偏摆±15°, 便于测量带螺旋角零件
高低两档不同的透射照明
电机控制工作台运动
高精度物镜转塔, 变换倍率方便, 定位准确 (ISP-T800C不含)
| 型号 | 测量范围 | 精度 | 分辨率 | 类型 | 寻边器 | 投影屏直径 | 图像 |
|---|---|---|---|---|---|---|---|
| ISP-T800C | 300×200mm | (4+L/50)µm | 1µm | 卧式 | 不配 | Ø800mm | 反像 |
| ISP-T1200C | 400×250mm | (4+L/50)µm | 1µm | 卧式 | 不配 | Ø1200mm | 反像 |
| ISP-T1500C | 400×250mm | (4+L/50)µm | 1µm | 卧式 | 不配 | Ø1500mm | 反像 |
