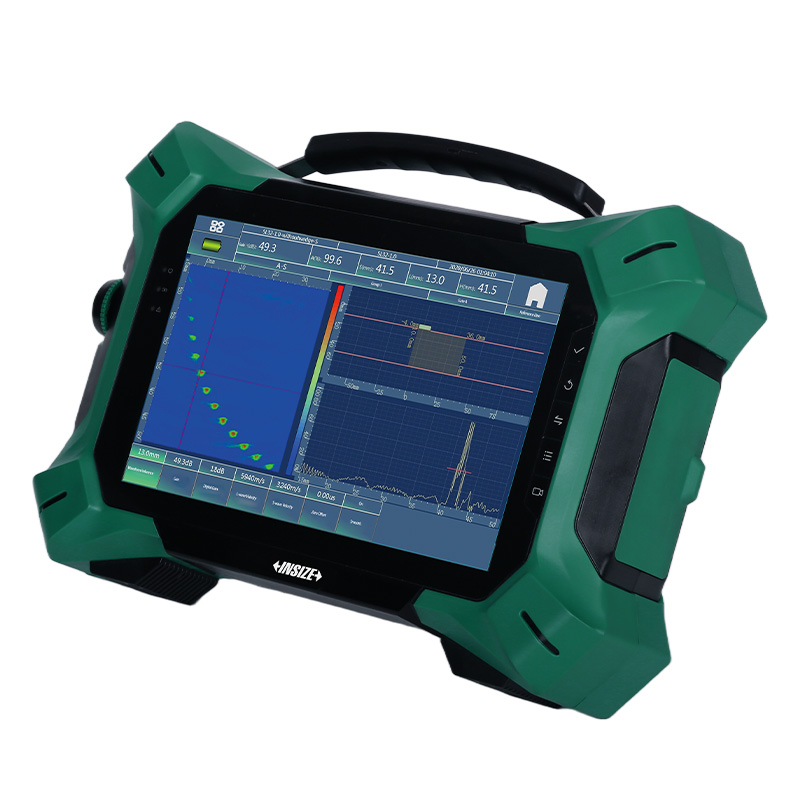

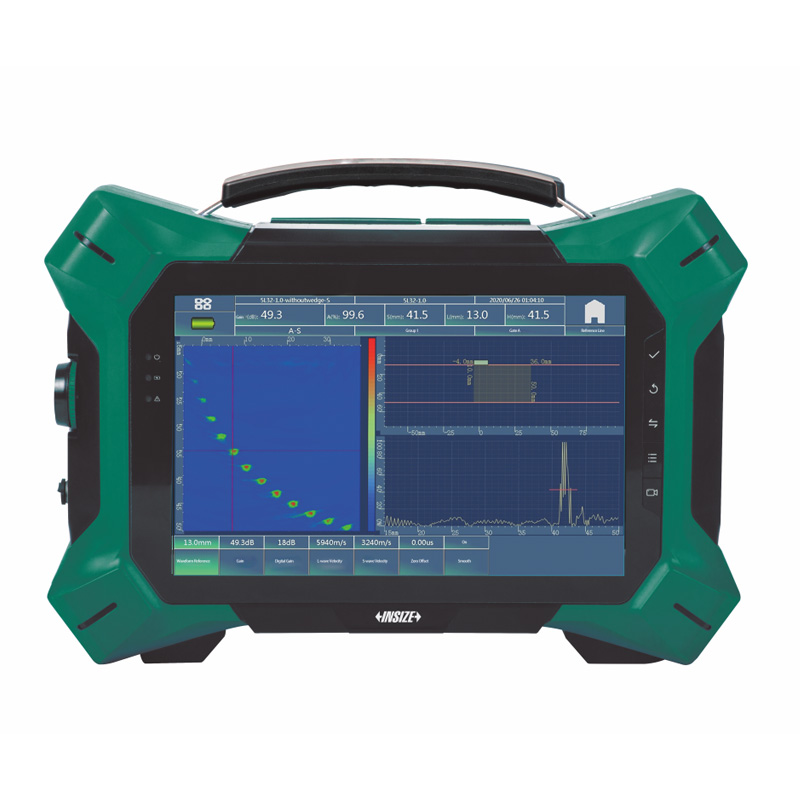

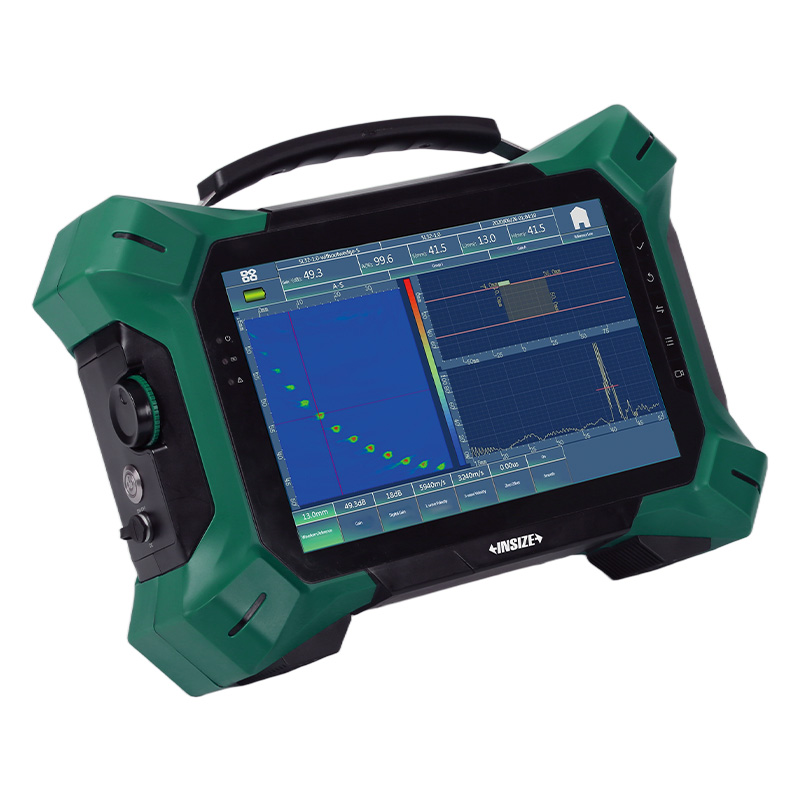

超声波相控阵检测仪

型号: UFD-K935/K936

适用于较复杂的结构或材料的全聚焦相控阵检测, 如PE管电、热熔焊、钢骨架PE管电熔焊、复合材料、TKY对接焊缝、法兰、叶片等

集全聚焦功能、常规相控阵功能、螺栓柱面导波检测功能和TOFD功能于一体, 可通过设备软件直接切换, 更轻便, 功能更强大

支持64阵元实时TFM全聚焦扫查成像功能

聚焦法则可支持多组PA扫查方式, 同时扫描成像

提供双TOFD通道功能, 支持双相控阵TOFD一体成像

具备2×32双线阵, 双面阵奥氏体不锈钢检测功能

具备CAD高级导入模块, 可根据工件尺寸轮廓导入设备, 辅助判别缺陷

支持多路视频显示信号输出到不同屏幕显示

双轴编码器接口, 支持二维腐蚀C扫和轮式探头检测

支持高速网络传输, 数据可实时上传下载

支持PCI/PWI等多种成像模式

获取报价

型号	增益范围	接收/发射	系统带宽	脉冲电压	重复频率	数据采集采样率	数据采集A扫长度
UFD-K935	0~80dB	32/64	0.5~20MHz	50V~100V连续可调	200Hz~20kHz	100MHz/10bits	8192
UFD-K935	0~110dB	4通道TOFD(2对一发一收)	0.5~15MHz	100V~350V连续可调	100Hz~1kHz	200MHz/10bits	2048
UFD-K936	0~80dB	32/128	0.5~20MHz	50V~100V连续可调	200Hz~20kHz	100MHz/10bits	8192
UFD-K936	0~110dB	4通道TOFD(2对一发一收)	0.5~15MHz	100V~350V连续可调	100Hz~1kHz	200MHz/10bits	2048

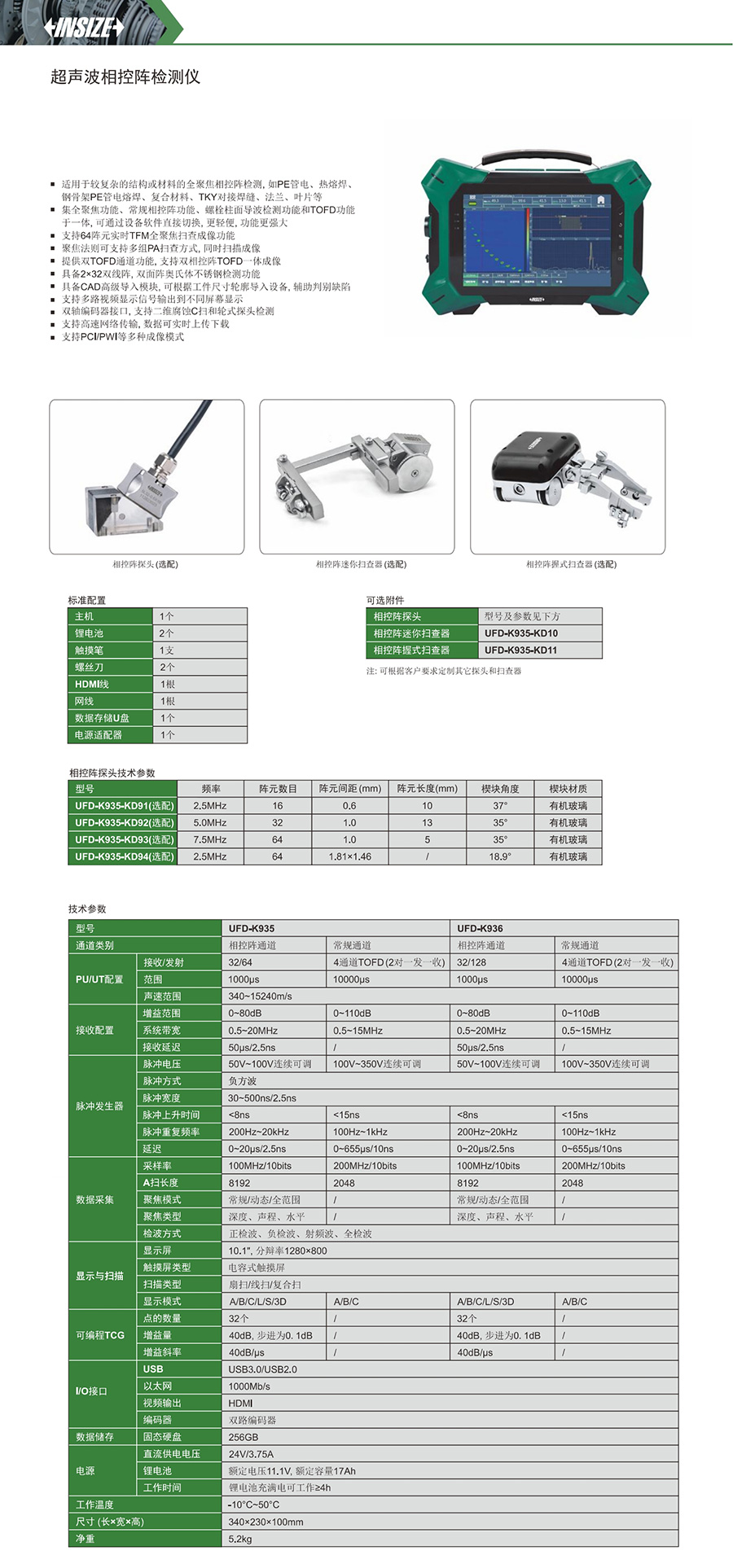

查看完整的
