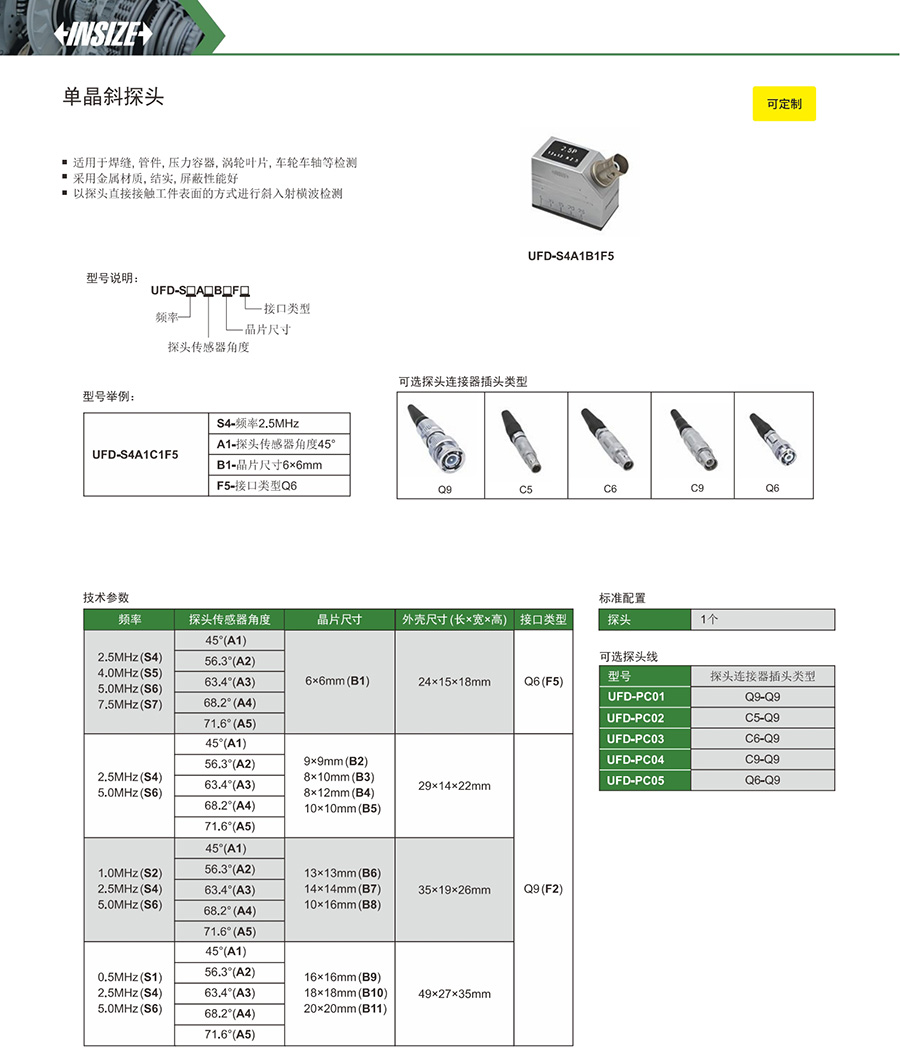

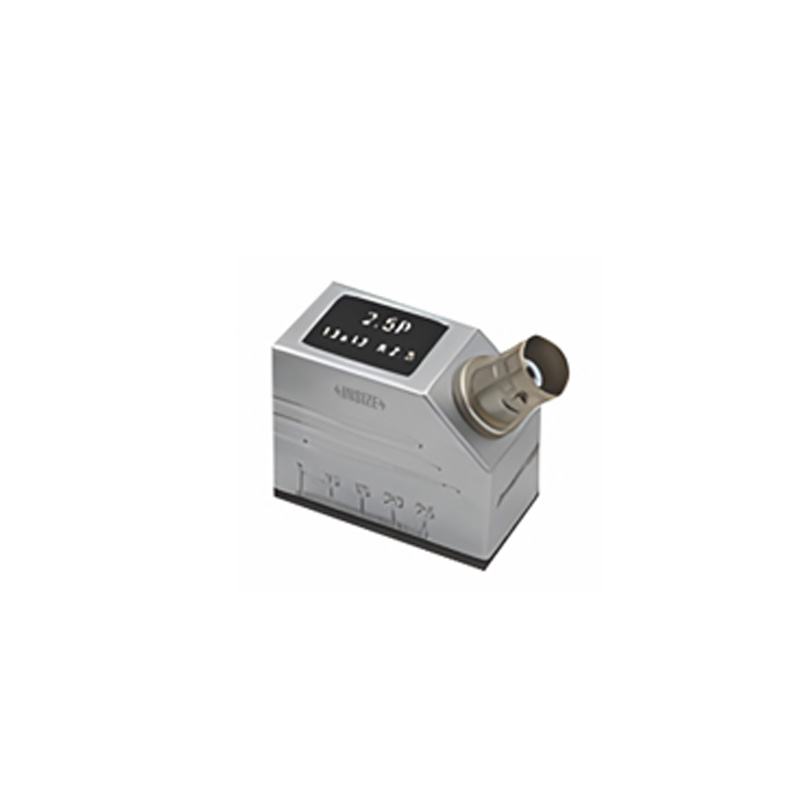

单晶斜探头
型号: UFD-S□A□B□F□
适用于焊缝, 管件, 压力容器, 涡轮叶片, 车轮车轴等检测
采用金属材质, 结实, 屏蔽性能好
以探头直接接触工件表面的方式进行斜入射横波检测
| 型号 | 频率 | 探头传感器角度 | 晶片尺寸 | 接口类型 |
|---|---|---|---|---|
| UFD-S□A□B□F□ | 2.5MHz (S4), 4.0MHz (S5), 5.0MHz (S6), 7.5MHz (S7) | 45°(A1), 56.3°(A2), 63.4°(A3), 68.2° (A4), 71.6° (A5) | 6×6mm (B1) | Q6 (F5) |
| UFD-S□A□B□F□ | 2.5MHz (S4), 5.0MHz (S6) | 45°(A1), 56.3°(A2), 63.4°(A3), 68.2° (A4), 71.6° (A5) | 9×9mm (B2), 8×10mm (B3), 8×12mm (B4), 10×10mm (B5) | Q9 (F2) |
| UFD-S□A□B□F□ | 1.0MHz (S2), 2.5MHz (S4), 5.0MHz (S6) | 45°(A1), 56.3°(A2), 63.4°(A3), 68.2° (A4), 71.6° (A5) | 13×13mm (B6), 14×14mm (B7), 10×16mm (B8) | Q9 (F2) |
| UFD-S□A□B□F□ | 0.5MHz (S1), 2.5MHz (S4), 5.0MHz (S6) | 45°(A1), 56.3°(A2), 63.4°(A3), 68.2° (A4), 71.6° (A5) | 16×16mm (B9), 18×18mm (B10), 20×20mm (B11) | Q9 (F2) |
