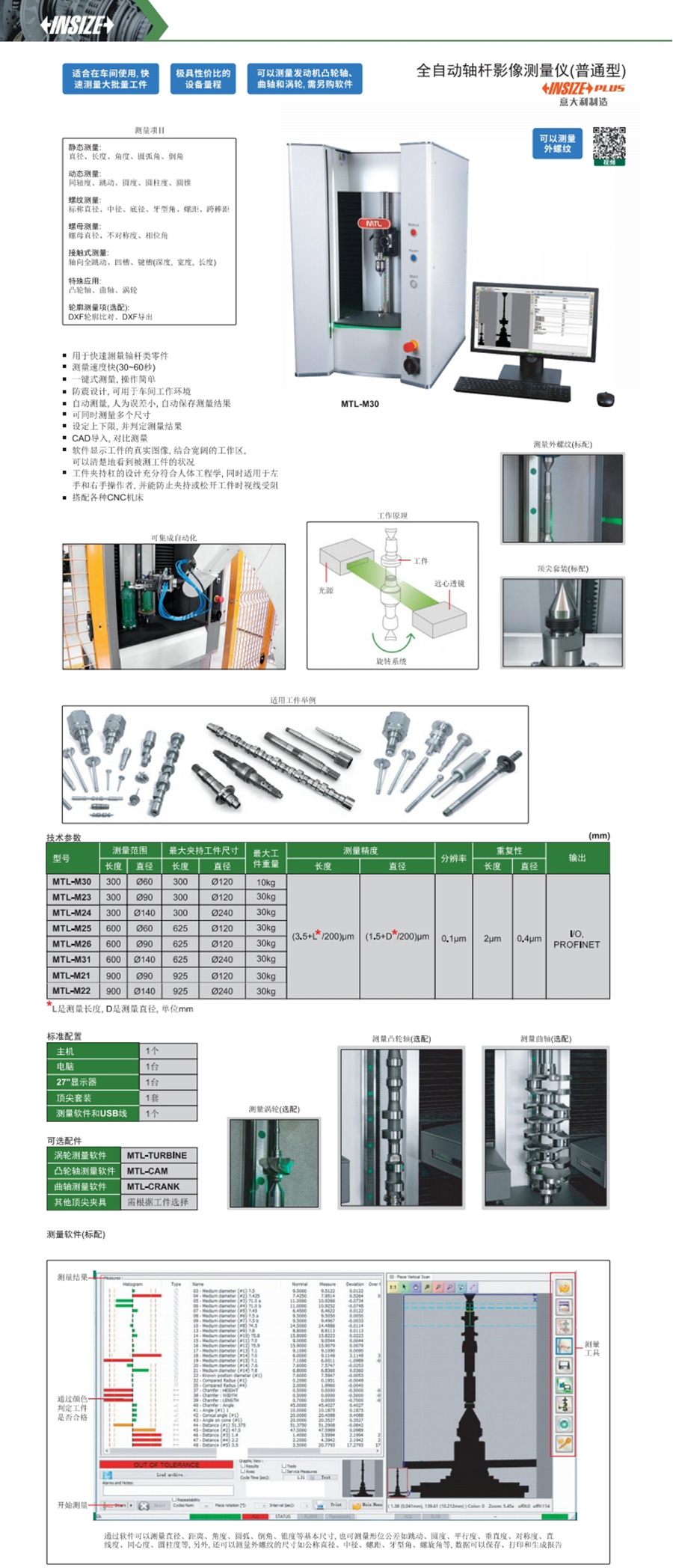

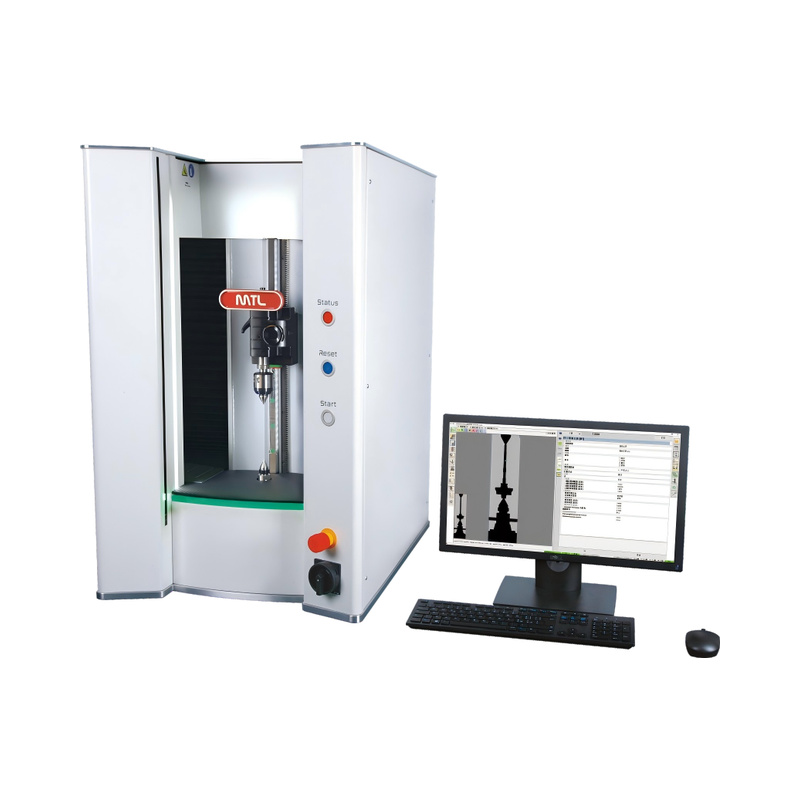

全自动轴杆影像测量仪(普通型)
型号: MTL-M30系列
用于快速测量轴杆类零件
测量速度快(30~60秒)
一键式测量, 操作简单
防震设计, 可用于车间工作环境
自动测量, 人为误差小, 自动保存测量结果
可同时测量多个尺寸
设定上下限, 并判定测量结果
CAD导入, 对比测量
软件显示工件的真实图像, 结合宽阔的工作区, 可以清楚地看到被测工件的状况
工件夹持杠的设计充分符合人体工程学, 同时适用于左手和右手操作者, 并能防止夹持或松开工件时视线受阻
搭配各种CNC机床
| 型号 | 测量范围 | 精度 | 分辨率 | 重复性 |
|---|---|---|---|---|
| MTL-M30 | 长度: 300mm, 直径: Ø60 | 长度: (3.5+L/200)µm, 直径: (1.5+D/200)µm | 0.1µm | 长度: 2µm, 直径: 0.4µm |
| MTL-M23 | 长度: 300mm, 直径: Ø90 | 长度: (3.5+L/200)µm, 直径: (1.5+D/200)µm | 0.1µm | 长度: 2µm, 直径: 0.4µm |
| MTL-M24 | 长度: 300mm, 直径: Ø140 | 长度: (3.5+L/200)µm, 直径: (1.5+D/200)µm | 0.1µm | 长度: 2µm, 直径: 0.4µm |
| MTL-M25 | 长度: 600mm, 直径: Ø60 | 长度: (3.5+L/200)µm, 直径: (1.5+D/200)µm | 0.1µm | 长度: 2µm, 直径: 0.4µm |
| MTL-M26 | 长度: 600mm, 直径: Ø90 | 长度: (3.5+L/200)µm, 直径: (1.5+D/200)µm | 0.1µm | 长度: 2µm, 直径: 0.4µm |
| MTL-M31 | 长度: 600mm, 直径: Ø140 | 长度: (3.5+L/200)µm, 直径: (1.5+D/200)µm | 0.1µm | 长度: 2µm, 直径: 0.4µm |
| MTL-M21 | 长度: 900mm, 直径: Ø90 | 长度: (3.5+L/200)µm, 直径: (1.5+D/200)µm | 0.1µm | 长度: 2µm, 直径: 0.4µm |
| MTL-M22 | 长度: 900mm, 直径: Ø140 | 长度: (3.5+L/200)µm, 直径: (1.5+D/200)µm | 0.1µm | 长度: 2µm, 直径: 0.4µm |
