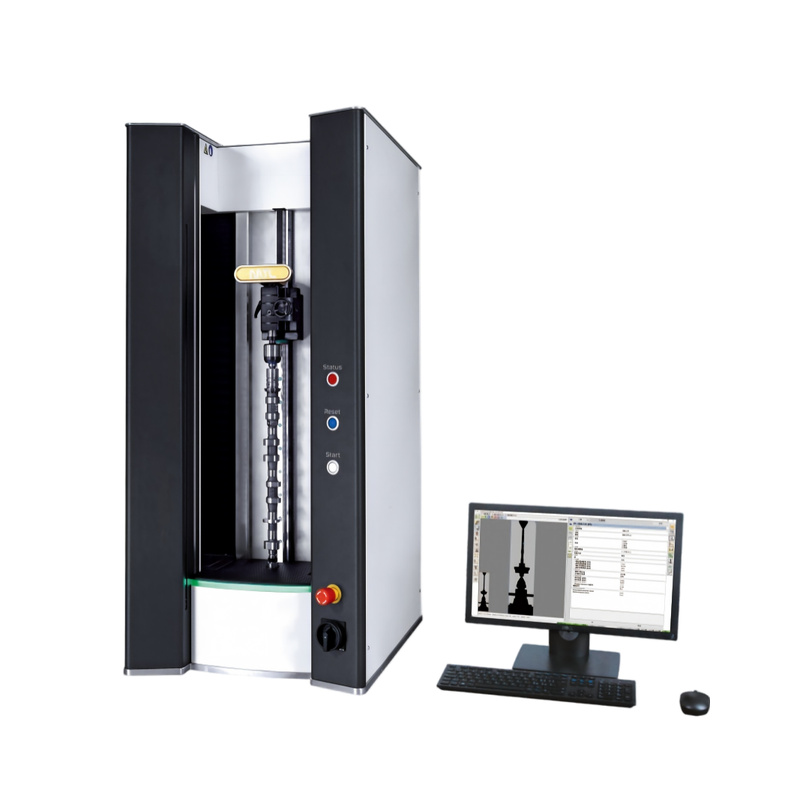

全自动轴杆影像测量仪(精准型)
型号: MTL-M40系列
用于快速测量轴杆类零件
测量速度快(30~60秒)
一键式测量, 操作简单
防震设计, 可用于车间工作环境
自动测量, 人为误差小, 自动保存测量结果
可同时测量多个尺寸
设定上下限, 并判定测量结果
CAD导入, 对比测量
可在车间环境进行尺寸控制
一套测量系统可以匹配多套CNC机床
可选配其他测头
| 型号 | 测量范围 | 精度 | 分辨率 | 重复性 |
|---|---|---|---|---|
| MTL-M33 | 长度: 300mm, 直径: Ø40 | 长度: (3+L/200)µm, 直径: (1+D/200)µm | 0.1µm | 长度: 1.2µm, 直径: 0.3µm |
| MTL-M34 | 长度: 300mm, 直径: Ø60 | 长度: (3+L/200)µm, 直径: (1+D/200)µm | 0.1µm | 长度: 1.2µm, 直径: 0.3µm |
| MTL-M35 | 长度: 300mm, 直径: Ø90 | 长度: (3+L/200)µm, 直径: (1+D/200)µm | 0.1µm | 长度: 1.2µm, 直径: 0.3µm |
| MTL-M36 | 长度: 300mm, 直径: Ø140 | 长度: (3+L/200)µm, 直径: (1+D/200)µm | 0.1µm | 长度: 1.2µm, 直径: 0.3µm |
| MTL-M37 | 长度: 300mm, 直径: Ø180 | 长度: (3+L/200)µm, 直径: (1+D/200)µm | 0.1µm | 长度: 1.2µm, 直径: 0.3µm |
| MTL-M38 | 长度: 600mm, 直径: Ø40 | 长度: (3+L/200)µm, 直径: (1+D/200)µm | 0.1µm | 长度: 1.2µm, 直径: 0.3µm |
| MTL-M39 | 长度: 600mm, 直径: Ø60 | 长度: (3+L/200)µm, 直径: (1+D/200)µm | 0.1µm | 长度: 1.2µm, 直径: 0.3µm |
| MTL-M40 | 长度: 600mm, 直径: Ø90 | 长度: (3+L/200)µm, 直径: (1+D/200)µm | 0.1µm | 长度: 1.2µm, 直径: 0.3µm |
| MTL-M41 | 长度: 600mm, 直径: Ø140 | 长度: (3+L/200)µm, 直径: (1+D/200)µm | 0.1µm | 长度: 1.2µm, 直径: 0.3µm |
| MTL-M42 | 长度: 600mm, 直径: Ø180 | 长度: (3+L/200)µm, 直径: (1+D/200)µm | 0.1µm | 长度: 1.2µm, 直径: 0.3µm |
| MTL-M43 | 长度: 900mm, 直径: Ø60 | 长度: (3+L/200)µm, 直径: (1+D/200)µm | 0.1µm | 长度: 1.2µm, 直径: 0.3µm |
| MTL-M44 | 长度: 900mm, 直径: Ø90 | 长度: (3+L/200)µm, 直径: (1+D/200)µm | 0.1µm | 长度: 1.2µm, 直径: 0.3µm |
| MTL-M45 | 长度: 900mm, 直径: Ø140 | 长度: (3+L/200)µm, 直径: (1+D/200)µm | 0.1µm | 长度: 1.2µm, 直径: 0.3µm |
| MTL-M46 | 长度: 900mm, 直径: Ø180 | 长度: (3+L/200)µm, 直径: (1+D/200)µm | 0.1µm | 长度: 1.2µm, 直径: 0.3µm |
| MTL-M47 | 长度: 1250mm, 直径: Ø90 | 长度: (4+L/100)µm, 直径: (1.5+D/100)µm | 0.1µm | 长度: 3µm, 直径: 0.4µm |
| MTL-M48 | 长度: 1250mm, 直径: Ø140 | 长度: (4+L/100)µm, 直径: (1.5+D/100)µm | 0.1µm | 长度: 3µm, 直径: 0.4µm |
| MTL-M49 | 长度: 1250mm, 直径: Ø180 | 长度: (4+L/100)µm, 直径: (1.5+D/100)µm | 0.1µm | 长度: 3µm, 直径: 0.4µm |
| MTL-M50 | 长度: 1250mm, 直径: Ø180 | 长度: (4+L/100)µm, 直径: (1.5+D/100)µm | 0.1µm | 长度: 3µm, 直径: 0.4µm |

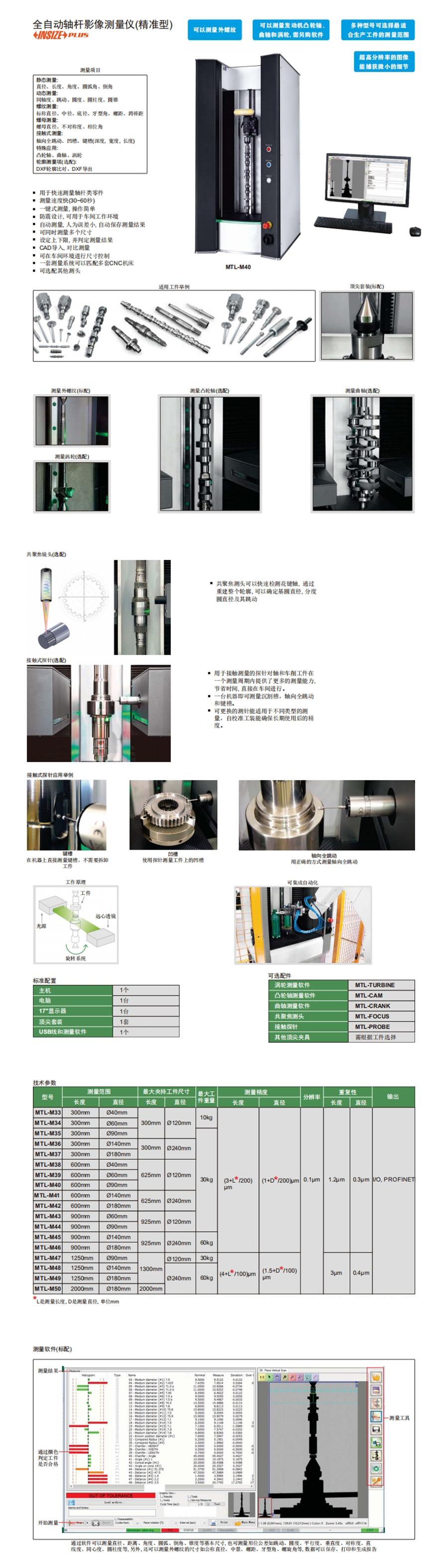

查看完整的
